یک نورپردازی زیبا با نورهای مخفی طیف سرد در قسمت پایین میز اوپن و نورهای موضعی روشن کننده میزهای کار.

طراحی روشنایی و نورپردازی داخلی بناهای مسکونی

در مقاله هدف ما از نورپردازی چیست؟(طراحی نورپردازی بناهای مسکونی) به بررسی کلی نورپردازی بناهای مسکونی پرداختیم. در این مقاله به بررسی طراحی روشنایی و نورپردازی داخلی بناهای مسکونی خواهیم پرداخت.

بناهای مسکونی مکانی هستند برای ایجاد آرامش. علاوه بر این مکانی هستند برای برگزاری مراسم کوچک و مهمانی و جشن های خانوادگی. در طراحی روشنایی و نورپردازی بناهای مسکونی می بایست تمام این موارد را مد نظر داشت.

طراحی روشنایی :

روشنایی به عنوان مهم ترین عامل ایجاد آرامش در شب ، خصوصا در بناهای مسکونی می بایست به گونه ای باشد که بیشترین حالت روانی مثبت را ایجاد کرده و کمترین تاثیر روانی منفی را به مخاطب منتقل نماید.

منابع روشنایی عموما دارای تیپ ها و انواع متفاوتی هستند که در مصارف خانگی و اداری اکثرا از منابع نوری Downlight با تیپ نور خروجی Floodlight ، Spotlight و یا منابع دارای Diffuser   استفاده می شود. در خال حاضر نماینده منابع روشنایی فوق را میتوان منابع نوری پاور ال ای دی Power LED لنز دار و یا حتی منابع نوری SMD و COB با خروجی نور اسپات Spotlight یا مترکز ، منابع نوری سی او بی COB و یا اس ام دی SMD بدون Diffuser ّبا خروجی نور Flood ریزشی و منابع نوری SMD یا COB دارای صفحه مات کننده Diffuser دانست.

البته لوستر ها نیز در محیط مسکونی مورد استفاده قرار می گیرند که در ادامه به بررسی آن ها نیز خواهیم پرداخت.

از آن جا که مهم ترین اختلال بصری ناشی از منابع نوری ایجاد خیرگی است ، روش های رفع خیرگی را می توان مهم ترین مسئله در طراحی روشنایی منازل مسکونی دانست.

منابع نوری اسپات و متمرکز Spotlight بیشترین خیرگی را در دید مستقیم دارند. لذا چنانچه از این منابع استفاده می کنید می بایست در مکان های استفاده کنید که نور خروجی متمرکز آن ها صرفا به صورت عمود بر مخاطب اعمال شود. به هیچ وجه نمی بایست از این منابع نوری در استراحتگاه ها (مانند کاناپه ها و تخت خواب ها) استفاده کرد ، چرا که هنگام لمیدن و یا دراز کشیدن نور آن ها چشم را آزار خواهد داد. از این منابع نوری می توان برای نورپردازی مبلمان داخلی (شامل مبل ها ، مجسمه ها ، گیاهان ، ظروف و … ) استفاده کرد و بهتر است در غیر این مصارف از آن ها استفاده نشود. این منابع بازده نوری فوق العاده بالایی دارند.

یک نمونه منبع نور سقفی پاور ال ای دی Power LED لنز دار متمرکز

یک نمونه منبع نور سقفی پاور ال ای دی Power LED لنز دار متمرکز

منابع نوری فلاد و ریزشی ّFloodLight منابعی هستند که نوری با تمرکز کم دارند. منابع نوری COB و SMD موجود در بازار جزو این منابع نور هستند و سایز منبع نور اصلی آن ها عموما بین یک تا 6 سانتی متر  (قطر یا طول و عرض) است. مزیت این منابع نور نسبت به منابع متمرکز در کمتر بودن خیرگی و باز بودن زاویه نوری آن ها است (که باعث پوشش سطح بیشتری می شود. اگر چه خیرگی این منابع نور در روبرو به نسبت کم تر است ، لیکن در زوایای جانبی خیرگی زیادی دارند. این منابع نوری بازده خوبی دارند ، لیکن به دلیل بالا بودن احتمال ایجاد خیرگی استفاده از آن ها در منازل توصیه نمی شود.

یک نمونه چراغ سی او بی COB روشن شده ، خیرگی مشهود است.

یک نمونه چراغ سی او بی COB روشن شده ، خیرگی مشهود است. منبع : www.light-shop.ir

منابع نوری دارای مات کننده (Diffuser) یکی از بهترین منابع نوری برای منازل مسکونی هستند .این منابع نوری از یک صفحه مات کننده بهره می برند که باعث می شود منبع اصلی نور به هیچ وجه قابل مشاهده نباشد. لذا خیرگی در همه جهت کاهش چشم گیری پیدا می کند و تنها ضعف آن ها از نظر رفع خیرگی این است که منبع نور از همه جهت قابل رویت است، که البته اهمیت آن زیاد نیست. یکی دیگر از مزایای این منابع نوری زیبایی آن ها است که باعث می شود محیط منزل زیبا و دلنشین شود. همین طور سطح نور خروجی آن ها زیاد است که این امر سایز نقاط بازتابی بر اشیاء و صورت ها را کاهش داده و نورپردازی آن ها را یک دست و زیبا تر می کند. تنها عیب این منابع نوری بازده کمتر آن ها است که می توان از این عیب در مقابل مزایای آن ها چشم پوشی کرد.

یک نمونه اجرا شده از روشنایی با منابع نوری SMD دارای مات کننده Diffuser ، روشنایی منازل مسکونی

یک نمونه اجرا شده از روشنایی با منابع نوری SMD دارای مات کننده Diffuser در منازل مسکونی

نمونه منابع نوری اس ام دی SMD فیلتر دار قاب شیشه ای

نمونه منابع نوری اس ام دی SMD فیلتر دار استفاده شده در تصویر فوق
منبع : www.light-shop.ir

استفاده از لامپ های ال ای دی LED :

لامپ های ال ای دی LED نیز دارای انواعی مشابه سه مورد فوق هستند. لذا میتوان از قواعد مذکور برای این منظور بهره برد.

  استفاده از لوستر :

لوستر ها عموما دو نوع دارند

  • برخی از لوستر های دارای بازوهای جهت دار رو به بالا هستند که لامپ ها بر روی آن ها سوار می شوند و یک کاسه مات کننده بین منبع نور و بیننده (محیط اتاق) فاصله می اندازد. نور این لوستر ها از طریق برخورد با سقف و عبور از فیلتر مات کننده به اتاق تابیده می شود. این نوع از لوستر ها نور زیبا با خیرگی کمی تامین می کنند که گزینه مناسبی برای استفاده در منازل هستند. البته این لوستر ها بازده فوق العاده پایینی دارند و لذا نمی بایست برای تامین روشنایی صرفا به آن ها تکیه کرد.
یک نمونه لوستر با دیفیوزر

یک نمونه لوستر با دیفیوزر (صفحه مات کننده) ، نور تماما غیر مستقیم به محیط خانه تابیده می شود.

  • برخی دیگر از لوستر ها بازو ندارند و یا بازو های رو به پایینی دارند که گاها در آن ها کریستال هایی جهت شکست نور و کاهش خیرگی و افزایش زیبایی قرار داده شدند. این مدل از لوستر ها اکثرا خیرگی بالایی دارند ، لیکن در صورت استفاده از کریستال در ساختار آن ها خیرگی به حداقل می رسد. بازده این نوع لوستر ها بالاتر از انواع دیگر است.
یک نمونه لوستر کریستالی با تابش نور مستقیم

یک نمونه لوستر کریستالی با تابش نور مستقیم

نورپردازی با لوستر :

برخی لوستر ها علاوه بر تامین روشنایی و داشتن ظاهر زیبا ، افکت های زیبایی را بر محیط و یا سقف خلق می نمایند ، یک نمونه از طرح های نورپردازی موفق توسط لوستر را در تصویر زیر خواهید دید :

یک نمونه نورپردازی و روشنایی هم زمان توسط لوستر

یک نمونه نورپردازی و روشنایی هم زمان توسط لوستر

در این لوستر ها سعی می شود با استفاده از خاصیت سایه و شکست نور علاوه بر تامین روشنایی افکت های زیبایی به محیط اعمال شود.

نورپردازی داخلی محیط های مسکونی

محیط مسکونی را می توان به چند قسمت تقسیم کرد:

نورپردازی محیط پذیرایی:

امروزه محیط پذیرایی به عنوان نمایشگاه یک خانه تلقی می شود . زیبا ترین اساس خانه در محیط پذیرایی چیده می شوند و محیط پذیرایی می تواند شامل انواع مجسمه ، ظروف زینتی ، پرده های فاخر و فرش های پر نقش باشد.

لذا علاوه بر این که می بایست در روشنایی این محیط از نورهای دارای CRI (نمود رنگ) بالا استفاده کرده ، تا نقوش فرش و ظروف زینتی به خوبی دیده شوند ، می توان جهت تمرکز بیشتر بر نورپردازی این المان ها از نورهای متمرکز توکار سقفی بهره برد (محیط دارای نور سراسری حداقلی باشد و المان ها دارای نور حداکثر).

یک نمونه نورپردازی اتاق پذیرایی- استفاده از نورهای متمرکز

یک نمونه نورپردازی اتاق پذیرایی- استفاده از نورهای متمرکز- منبع : http://obzavejdane.net/wp-content/uploads/2013/03/savremenni-tendencii-za-prostorni-jilista5.jpg

همچنین می توان به شرط هماهنگی با معماری داخلی از برخی نورهای دکوراتیو خاص بهره برد.این نورها می توانند مانند با نورپردازی ویژه تابلوهایی زیبا دیوار های پذیرایی شما را نورافشانی کنند.

یک نمونه نورپردازی اتاق پذیرایی با استفاده از منابع نور دکوراتیو

یک نمونه نورپردازی با استفاده از منابع نور دکوراتیو
منبع : https://www.pinterest.com/harerdr/home-lighting/

یک نمونه منبع نر دکوراتیو با طرح خوشه گندم

یک نمونه منبع نر دکوراتیو با طرح خوشه گندم

از نورهای مخفی غافل نشوید! نورهای مخفی می توانند به صورت ثابت و یا داینامیک نورپردازی شوند. یک نور سفید یا سفید سرد یا حتی سفید گرم می تواند جذاب و منحصر به فرد باشد. همچنین می توان نورهای مخفی را با نورهای رنگی متناسب نورپردازی کرد. بعضی از افراد از نورهای RGB جهت نورپردازی نورهای مخفی بهره می برند که این امر صرفا در صورت ثابت کردن رنگ و یا کاهش شدید تغییرات رنگ و همچنین محدود کردن طیف می تواند مطلوب باشد.

نورپردازی پرده ، نورپردازی پرده نیز می تواند منحصر به فرد و زیبا باشد. ان شاء الله در آینده درخصوص نورپردازی پرده مطالبی مفید قرار خواهیم داد.

 نورپردازی محیط حال (نشیمن) :

شاید بتوان گفت مهم ترین بخش یک منزل مسکونی محیط حال است. روشنایی حال می بایست فاقد اثرات استروبوسکوپیک باشد تا چشم را خسته نکند. در روشنایی محیط حال باید به مکان نصب تلویزیون دقت کرد.نور ها نباید به گونه ای نصب شوند که بازتاب آن ها بر روی صفحه تلویزیون ایجاد خیرگی کند (ترجحا روی سقف نزدیک میز تلویزیون و یا در طرفین آن نصب شوند). نور نباید خیلی شدید باشد ، لیکن می توان در صورت نیاز به نور برای مطالعه یک سری نور متمرکز با قابلیت سوئیچ جهت تامین روشنایی مناطقی از حال نصب نمود.

یک نمونه نورپردازی محیط حال با حداقل مصرف انرژی ، البته ذائقه ایرانی نور بیشتری را طلب می کند.

یک نمونه نورپردازی محیط حال با حداقل مصرف انرژی.
منبع : http://satbfl.com/wp-content/uploads/2015/11/living-room-lighting-design.jpg

نورپردازی فوق که در آن روشنایی نیز به نورپردازی اضافه شده است.

نورپردازی فوق که در آن روشنایی نیز به نورپردازی اضافه شده است.
منبع :http://satbfl.com/wp-content/uploads/2015/11/living-room-lighting-design.jpg

برای نورپردازی حال می بایست کمتر از نورهای رنگی بهره برد و در صورت استفاده از نورهای رنگی از نورهای رنگی طیف های آبی و فیروزه ای (جهت ایجاد آرامش) و یا نارنجی کهربایی (جهت ایجاد انرژی) بهره برد. CRI نور در محیط حال دارای اهمیت کم تری است.

می توان از برخی نورهای دکوراتیو ساده و همین طور نورهای مخفی سقفی/دیواری در محیط حال بهره برد.

نورپردازی آشپزخانه :

در محیط آشپزخانه نور باید کافی باشد. در مناطقی که فعالیت آشپزی (پخت و پز ، برش ، تزئین غذا و …) انجام می گیرد نور می بایست دارای شدت مناسبی باشد (حدود 1000 لوکس می تواند مناسب باشد). نور محیط آشپزخانه می تواند برای مهمان ها گرم و جذاب باشد و اگر فعالیت پخت و پز زیاد انجام می شود می تواند برای خانم ها سرد و سفید باشد تا خستگی کمتری از گرمای محیط حس شود (تعادل بین این دو را می توان با سوئیچ کردن نورها به دست آورد).

نورپردازی آشپزخانه با منابع نوری مخفی-روشن نمودن میز کار و سطح بالایی کابینت ها. همانطور که می بینید جهت کاهش تاثیر گرمای پخت و پز از رنگ های سرد بهره برده شده است.

نورپردازی آشپزخانه با منابع نوری مخفی-روشن نمودن میز کار و سطح بالایی کابینت ها. همانطور که می بینید جهت کاهش تاثیر گرمای پخت و پز از رنگ های سرد بهره برده شده است.
منبع : http:/avvs.co/wp-content/uploads/2015/11/led-lighting-home-fixtures-amazing-ideas-on-home-design-ideas.jpg;

برای نورپردازی آشپزخانه می توان از نورهای موضعی بر روی میز نهارخوری استفاده کرد.این نورها می توانند تامین کننده نور محیط نیز باشند. همین طور از نورهای موضعی جهت نورپردازی سطح اوپن نیز استفاده می شود. نور مخفی ها نیز می توانند مانند محیط پذیرایی کاربردی باشند. همین طور می توان برای زیر کابینت ها نورهایی را تعبیه کرد که هم به فعالیت پخت و پز کمک کرده و هم نقش نورپردازی را ایفا نمایند. از نورپردازی المان ها و تجهیزات آشپزخانه هم نباید غافل شد.

یک نورپردازی زیبا با نورهای مخفی طیف سرد در قسمت پایین میز اوپن و نورهای موضعی روشن کننده میزهای کار.

یک نورپردازی زیبا با نورهای مخفی طیف سرد در قسمت پایین میز اوپن و نورهای موضعی روشن کننده میزهای کار.
منبع : http://widekitchen.tk/wp-content/uploads/2016/01/kitchenmaking.com-blue-under-cabinet-lighting.jpg

با توجه به زیاد شدن حجم مقاله ، ادامه این مبحث را در یک مقاله دیگر که لینک آن بزودی در همین جا گذاشته خواهد شد پیگیری نمایید.

طراحی نورپردازی مدرن یک بنای مسکونی-نمای بیرونی

هدف ما از نورپردازی چیست؟(طراحی نورپردازی بناهای مسکونی)

هدف ما از نورپردازی چیست؟(طراحی نورپردازی بنا های مسکونی)

برخلاف تصور بسیاری از مردم ، سخت ترین نوع طراحی نورپردازی در معماری نور ، طراحی نورپردازی بناهای مسکونی است!

چرا؟ به این دلایل :

  • بر خلاف دیگر بنا ها که ریش و قیچی به دست طراح نورپردازی داده می شود ، این جا ریش و قیچی در دست سازنده بنا ، فروشنده و ساکنان بنا است و آن ها بسته به سلیقه خود برای شما مشخص می کنند که چگونه طراحی کنید
  • تفکر،سلیقه ، هدف و انگیزه هر یک از این افراد در هر یک از بنا ها متفاوت است ، پس شما می بایست یک معادله پیچیده چند مجهولی طراحی نورپردازی را تجزیه تحلیل و حل نمایید.
  • متاسفانه در کشور ما تنوع نوع معماری بناهای مسکونی بی شمار است و در طراحی معماری و ساخت خیلی از این بنا ها به هیچ وجه به مقوله معماری نور و نورپردازی بنا توجه نشده است.
  • معمولا بسیاری از ساختمان های مسکونی در شرایط سخت مالی ساخته می شوند،لذا سعی می کنند در بعد نورپردازی که آخرین بخش ساخت بنا است صرفه جویی کنند.

در هر صورت درصورتی که قصد طراحی نورپردازی چنین بنایی را داشتید ، باید در نظر داشته باشید که غالبا کارفرمای شما در امر طراحی نورپردازی می تواند انگیزه های زیر را برای اجرای نورپردازی داشته باشد:

  1. کمک به و تسریع در روند فروش ساختمان های مسکونی.
  2. افزایش شکوه بنا.
  3. ایجاد محیط مطلوب برای سکونت در بنا

در پایین به بسط هر کدام از سه مورد بالا می پردازیم:

1- کمک به و تسریع در روند فروش ساختمان های مسکونی:

معمولا اکثر پیمانکاران و بساز بفروش ها طالب چنین طراحی نورپردازی هستند.اگر چه این نوع طراحی خلاف تعهدات یک طراح نورپردازی و اصول معماری نور است ، لیکن چنین افرادی خواه یا ناخواه این نورپردازی را اجرا خواهند نمود ، حال چه بهتر که ما با اصول معماری نور بتوانیم یک طراحی نورپردازی مناسب تر و بهینه تر به ایشان پیشنهاد نماییم.این افراد معمولا در طراحی و اجرای نورپردازی به دنبال کاهش هزینه ها ، افزایش جذابیت نما و خیره کننده بودن نورپردازی آن هستند و اکثرا زیاد به دنبال ماندگاری نورپردازی و بهبود تاثیرات روانی آن نیستند.لذا باید سعی کنیم این موارد را با در نظر گرفتن اصول رعایت نماییم . به عنوان مثال به جای استفاده از رنگ های خشونت زا همچون قرمز و رنگ های تحریک کننده همچون ارغوانی ، از رنگ مهیج فیروزه ای و کهربایی (نارنجی) در کنار عناصر سفید و سبز و مقدار کمی از قرمز بهره ببریم (شدت و قدرت هر یک از رنگ های فوق به سلیقه مخاطب نیز بستگی دارد).همچنین چنانچه در این بنا ها که اکثرا در معماری آن مکانی برای مخفی نمودن منبع نور وجود ندارد مکان مناسبی برای جایگذاری پروژکتور ها پیدا نکردیم ، به دنبال استفاده از منابع نور کوچک و زیبا باشیم.همچنین برای کاهش هزینه ها باید سعی کنیم بر روی نورپردازی نقاط کانونی (Focal Points) تمرکز کنیم تا علاوه بر کاهش هزینه ها باعث جلب توجه مشتری شده باشیم.همچنین می توانید از نورپردازی های داینامیک ارزان قیمت نیز بهره ببرید.

طراحی نورپردازی ساختمان مسکونی-مجتمع مسکونی میلاد

طراحی نورپردازی ساختمان مسکونی-مجتمع مسکونی میلاد

2-افزایش شکوه ساختمان مسکونی:

برخی از کارفرما های معماری نور ، کسانی هستند که به دنبال افزایش شکوه ساختمان مسکونی خود هستند ، مانند شخصیت های مطرح ، طراحان معماری ساختمان های باشکوه ، ساختمان های مناطق ثروتمند و حتی کسانی که به دنبال چشم و هم چشمی هستند! این افراد معمولا نقطه مخالف بساز و بفروش ها هستند ، و در طراحی نورپردازی بنا ، دنبال استفاده از زیبا ترین متریال ها، بهترین طراحی نورپردازی ، و ماندگارترین تجهیزات هستند.یم نقص کوچک در نورپردازی این بنا ها می تواند یک رزومه خوب را از دست شما خارج کند.لذا سعی کنید کارفرمای خود را ترقیب کنید به بهبود زیر ساخت ها (مانند افزایش برخی ساختارها به بنا جهت کاهش اغتشاش بصری و خیرگی و بهبود سیم کشی و سیستم انتقال انرژی).همچنین سعی کنید به آن ها بقبولانید که از متریال های برتر و دارای CE اروپا استفاده کنند.یک حلقه ضعیف در زنجیره طراحی نورپردازی این بنا باعث پاره شدن زنجیر شکوه نورپردازی آن می شود.سعی کنید از رنگ های با ابهتی هممچون کهربایی (نارنجی روشن) ، سفید گرم ،زرد، سفید طبیعی (Cool White/Natural White) و اندکی سفید استفاده کنید.همچنین می توانید متناسب با شخصیت بنا از رنگ های دیگر (به ترتیب اولویت فیروزه ای ،آبی  ، سبز ، قرمز ،بنفش و …)  با رعایت  اصول هنری بهره ببرید.به هیچ وجه از رنگ های کم شخصیتی مثل ارغوانی در مقیاس انبود بهره نبرید ، مگر این که بنا،بنای خاصی باشد و یا شما قصد دارید طرحی سفارشی و متفاوت در عین رعایت اصول ارائه دهید (هر غیر ممکنی با رعایت اصول ممکن است).در طراحی نورپردازی این بنا ها علاوه بر تاکید نقاط قوت و نقاط کانونی بنا از نورپردازی مناطق دیگر غافل نشوید. همین طور بسیار سعی کنید نقایص احتمالی بنا را بپوشانید.در صورت استفاده از نورپردازی داینامیک می بایست از یک ضرب آهنگ کلاسیک،با شکوه و استوار بهره ببرید.

نمونه طراحی نورپردازی به جهت افزایش شکوه بنا

نمونه طراحی نورپردازی به جهت افزایش شکوه بنا

ایجاد محیط مطلوب برای سکونت در بنا:

این جا است که وظیفه اصلی یک معمار نور و طراح نورپردازی در طراحی بناهای مسکونی خودنمایی می کند ، نورپردازی بنای مسکونی برای بهبود روند سکونت و بهبود خصوصیات روانشناختی محیط.شما می بایست اثری خلق کنید که هنگام ورود به آن ، شخص هر چقدر هم که خسته باشد احساس آرامش نموده و حس کند از محیط پر از مشغله بیرون رها شده است و معنای واقعی سکنا را  به او القا کنید.شخص می بایست در این محیط احساس آرامش داشته باشد ، احساس ماندگاری داشته باشد و نباید حس خشونت ، خستگی و گریز در او تقویت شود.معمولا کارفرمای شما در این پروسه ساکنان بناهای مسکونی ، اشخاصی که برای خود مسکنی ماندگار می سازند و یا پیمانکاران ساختمانی با وجدان و خوش ذوق هستند.

طراحی نورپردازی چنین ساختمانی نیاز به یک تفکر چندین روزه دارد ، چرا که خواسته شما صرفا طراحی نورپردازی با شکوه یا امثالهم نیست ، طراحی نورپردازی شما می بایست دارای شکوه باشد ، دارای زیبایی باشد ، دارای خصوصیات انتقال حس روانی مثبت باشد ، در عین پرهزینه نبودن دارای نقص نیز نباشد،ماندگار باشد و قابلیت تعمیر و نگهداری را نیز دارا باشد.ان شاء الله در یک مقاله دیگر به صورت تخصصی تر به مبحث طراحی نورپردازی این بنا ها می پردازیم ، لیکن در حالت کلی در این بنا ها باید سعی کنیم از رنگ های قرمز و ارغوانی به ندرت و صرفا در نواحی خاص بهره ببریم.بیشتر سعی شود از رنگ های خنثی و طیف سفید بهره برده و در کنار آن از رنگ های سرد و آرامش بخش همچون طیف های آبی و فیروزه ای و سبز بهره ببریم.همچنین می توان در قسمت های خاص مثل محیط های پذیرایی و آشچزخانه ها از رنگ های گرم نیز بهره برد.

طراحی نورپردازی مدرن یک بنای مسکونی-نمای بیرونی

طراحی نورپردازی مدرن یک بنای مسکونی-نمای بیرونی

طراحی نورپردازی مدرن یک بنای مسکونی-نمای داخلی

طراحی نورپردازی مدرن یک بنای مسکونی-نمای داخلی

اصول محاسبه لنز برای مصارف نورپردازی و روشنایی (چراغ های روشنایی سقفی ال دی دی)

اصول محاسبه لنز برای مصارف نورپردازی و روشنایی (قسمت اول)

یکی از دغدغه های طراحان و نورپردازان گرامی در محاسبات و تخمین پروژکتور ها و چراغ ها ، خصوصا منابع نوری ال ای دی LED محاسبه زاویه لنز و نور خروجی پروژکتور یا چراغ است.

در این سری مقالات سعی می کنیم این اصل کاربردی را به ساده ترین روش بیان نماییم.

محاسبه لنز برای چراغ های روشنایی سقفی ال دی دی LED :

محاسبه لنز برای چراغ سقفی ال ای دی LED

محاسبه لنز برای چراغ سقفی ال ای دی LED

فرض کنید قصد خرید ،طراحی یا ساخت یک چراغ روشنایی سقفی ال ای دی LED را داریم.ابتدا مطابق روشی تقریبی که در مباحث آتی شرح خواهیم داد توان مورد نیاز جهت تامین روشنایی را محاسبه می کنیم.فرض کنید P وات توان جهت تامین روشنایی نیاز داریم.سایز اتاق نیز X وY متر می باشد.چراغ مورد بحث ما نیز p وات توان نیاز دارد.ابتدا چینش مورد نیاز را بر اساس محدودیت ها یا بر اساس فرمول تقریبی زیر بدست می آوریم :

(NX=X/SQR(XY)*SQR(P/p

(NY=Y/SQR(XY)*SQR(P/p

که می بایست مقادیر بالا را گرد نمایم.

SQR نیز به معنای جذر می باشد.

خوب حالا به صورت حدودی برای هر X/NX  و Y/NY متر که تقریبا یک مقدار را هم دارند باید منبع نوری داشته باشیم که این محدوده را به خوبی روشن نماید.

مقدار قطر این مستطیلD برابر است با :

(D=SQR((Y/NY)^2+(x/NX)^2

حالا ما مخروطی داریم به شعاع D/2 به ارتفاع مکان نصب چراغ ال ای دی LED که نور ما در راس این مخروط قرار دارد.

طبق فرمول های مثلثاتی ، مقدار زاویه نصف زاویه لنز برابر خواهد بود با :

(Ɵ/2=Atan(D/2/h

که در نتیجه :

(Ɵ=2*Atan(D/2/h

  • نکته : ارتفاع مورد بحث در اصل فاصله نصب منبع نور تا صفحه کار (عموما 75 سانتی متری سطح زمین) است ، نه ارتفاع سقف)

نورپردازی دیواره ها با والواشر ال ای دی LED:

برای تامین روشنایی و یا نورپردازی دیواره ها توسط منابع نوری ال ای دی LED شکلی مشابه شکل زیر خواهیم داشت:

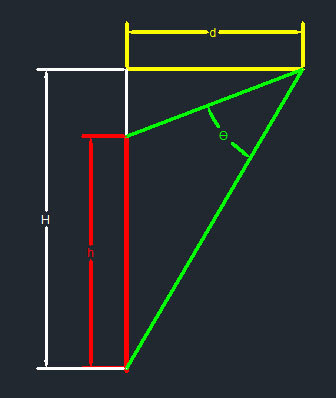

محسابه لنز منابع نوری ال ای دی LED برای نورپردازی دیواره ها

محسابه لنز منابع نوری ال ای دی LED برای نورپردازی دیواره ها

البته توجه داشته باشید که چنانچه شما قفسه ای بر روی دیوار دارید ، می بایست فاصله تا قفسه را در فرمول زیر بحث قرار دهید.

در اینجا داریم که Ɵ برابر است با :

Ɵ=Atan(H/d)-Atan((H-h)/d)

حالتهای مشابهی نیز داریم،لیکن همه به راحتی با فرمول های مثلثاتی قابل محاسبه هستند.

محاسبه آسان و سریع لنز ال ای دی LED با نرم افزار Autocad

برای تسریع در محاسبه می توانید یک شماتیک از کار خود را در نرم افزار اتوکد Autocad بکشید و به راحتی با ابزارهای Dimention و اندازه گیری آن مقدار زوایای مورد نیاز را محاسبه نمایید ، به نمونه زیر توجه کنید

محاسیه زاویه لنز منابع نوری ال ای دی LED با نرم افزار Autocad اتوکد

محاسیه زاویه لنز منابع نوری ال ای دی LED با نرم افزار Autocad اتوکد

در این مثال ساده برای شرایط این چنینی مقدار 33 درجه محاسبه شده که می بایست از لنز های موجود در بازار لنز 45 درجه را انتخاب کنیم و بر اساس سطح مقطع افزاده شده مقدار وات بیشتری را در نظر بگیریم.

  • نکته : این محاسبه برای منابع نوری والواشر انجام شده و محاسبه برای منابع نوری نقطه ای پیچیده تر است،چرا که خروجی آن ها به صورت بیضی،سهمی یا هذلولی می باشد که در مثال فوق خروجی به صورت بیضی خواهد بود.

محاسبات لنز پیچیده تر:

گاهی اوقات شما محاسبات پیچیده تری دارید ، مثلا قصد دارید از منبع نور نقطه یااسپات ال ای دی LED بهره ببرید و یک مستطیل را نورپردازی کنید ، لذا خروجی این منبع نور به صورت مقاطع مخروط خواهد بود که در شرایط خاص محاسبات بسیار پیچیده ای خواهد داشت ، لذا می توان به راحتی از نرم افزارهای گرافیکی سه بعدی همچون 3DSMax بهره ببریم که کار را بسیار راحت می کند ، در مباحث آتی به معرفی و شیوه استفاده راحت از این نرم افزار می پردازیم.
