انتقال پر سرعت اطلاعات توسط ال ای دی LED به صورت بی سیم (لای-فای)

/0 دیدگاه /در , /توسط

لای‌-فای 100 برابر سریع تر از وای‌-فای

این شیوه در روزهای گذشته توسط شرکت ولمنی (Velmenni) در تالین، پایتخت استونی آزمایش شده است.

تکنولوژی تازه‌ای که در آن به جای امواج رادیویی از نور یا طیف مرئی برای انتقال اطلاعات استفاده می‌شود، برای اولین بار در فضاهای کاری آزمایش شده است.به گزارش بی بی سی، سرعت انتقال اطلاعات در این تکنولوژی که با نام لای-فای شناخته می‌شود، ۱۰۰ برابر بیشتر از فناوری مرسوم فعلی یعنی وای-فای است و می‌تواند به یک گیگابایت بر ثانیه برسد. با این سرعت می‌توان یک فیلم بلند را با کیفیتی مناسب در عرض حدود یک ثانیه دانلود کرد.برای استفاده از این تکنولوژی علاوه بر منبع نور مانند لامپ‌های ال ای دی LED، حسگر نور و ارتباط اینترنتی نیاز است.این شیوه در روزهای گذشته توسط شرکت ولمنی (Velmenni) در تالین، پایتخت استونی آزمایش شده است.در این آزمایش ولمنی از لامپ‌های لای-فای برای انتقال اطلاعات با سرعت یک گیگابایت بر ثانیه استفاده کرد. تست‌های آزمایشگاهی نشان می‌دهد که این سرعت از نظر تئوری می‌تواند به ۲۲۴ گیگابایت بر ثانیه برسد.

لامپ ال ای دی LED فیلیپس با سرپیچ E27

لامپ ها می توانند ابزار تازه ای برای انتقال اطلاعات باشند

تکنولوژی لای-فای در یک اداره و برای دسترسی کارکنان به اینترنت، و همین طور در یک فضای صنعتی به عنوان نوعی روش نورپردازی هوشمند مورد استفاده قرار گرفته است.

دیپاک سولانکی، مدیر عامل ولمنی می‌گوید این فناوری می‌تواند “در عرض سه یا چهار سال” برای استفاده عمومی عرضه شود.



دریافت و پخش ویدئو با یک لامپ ال ای دی LED

دریافت و پخش ویدئو با یک لامپ ال ای دی LED منبع :http://static.myce.com/images_posts/2014/02/LiFi-Light-source.jpg

نام لای-فای برای این تکنولوژی اولین بار از سوی پروفسور هرالد هاس، استاد دانشگاه ادینبورگ و در جریان یک سخنرانی تد (TED) در سال ۲۰۱۱ مورد استفاده قرار گرفت.

او در این سخنرانی از یک لامپ ال ای دی LED برای پخش یک ویدیو استفاده کرد.

آقای هاس آینده‌ای را پیش‌بینی کرد که در آن میلیاردها لامپ نقش هات‌اسپات‌های اینترنت بی‌سیم را ایفا می‌کنند.

یکی از امتیازهای اصلی لای-فای این است که بر خلاف وای-فای با سیگنال‌های دیگر تداخل ندارد و به همین دلیل می‌تواند در هواپیما یا مکان‌های دیگری که تداخل امواج مسئله‌ای جدی است، استفاده شود.

در حالی که طیف امواج رادیویی در جهان به سرعت در حال پر شدن است، طیف امواج مرئی یا نور، ۱۰ هزار بار بزرگ‌تر است و به این زودی‌ها با مشکل روبرو نخواهد شد.

با وجود این، تکنولوژی لای-فای نقاط ضعفی هم دارد که مهم‌ترین آن قابل استفاده نبودن در فضای خارجی و در نور مستقیم آفتاب است چون مشکل تداخل به وجود می‌آید.

مشکل دیگر این است که امواج قابل رویت از دیوار عبور نمی‌کند و به همین دلیل تنها در فضای بدون مانع قابل استفاده است.

به همین دلیل تکنولوژی لای-فای در مراحل ابتدایی احتمالا در مکان‌هایی محدود و به عنوان مکمل وای-فای به کار خواهد رفت.

منبع:
نمونه ال ای دی مورد استفاده در فلش دوربین های عکاسی

کنترل شدت نور ال ای دی LED

/0 دیدگاه /در , /توسط

سلام علیکم، در پاسخ به یکی از بازدیدکنندگان سایت به نام آقای قوامی این مبحث (کنترل شدت نور) را ایجاد نمودم

سوال اول ایشان :

چگونه می توان شدت نور یک لامپ LED را کنترل (کم و زیاد) کرد؟

در پاسخ به این روش باید گفت که در حال حاضر دو روش را می توانم برای این کار نام ببرم.روش اول که روش عمده مورد استفاده در صنایع روشنایی و نورپردازی است استفاده از تکنیک PWM یا Pulse Width Modulation یا مدولاسیون پهنای پالس می باشد.در این روش به جای کاهش جریان یا ولتاژ یک قطعه الکتریکی و الکترونیکی همچون ال ای دی LED ، لامپ های التهابی و هالوژن ،هیتر ها و برخی قطعات دیگر از اعمال پالس های متناوب و کنترل شده بهره می برند.
در این روش شما به جای اعمال توان مطلوب که در قطعات الکترونیکی دارای تابع غیرخطی کار سختی است ، به آن مقداری انرژی تزریق می کنند و مدتی آن را رها می کنند و این سیکل را مداوم تکرار می کنند.مثلا برای تولید 100 ژول انرژی در یک ثانیه توسط هیتر 200 وات در نصف ثانیه آن را روشن و نصف ثانیه آن را خاموش می کنند.هرچه دوره تناوب این پالس ها کوچک تر باشد یا به بیان دیگر فرکانس آن ها بالاتر باشد انرژی خروجی یک دست تر خواهد بود.
خوب ، فرض کنید یک لامپ ال ای دی 1 وات پاور برای تامین روشنایی بخشی از محیط در اختیار داریم و قصد داریم توسط یک ولوم توان و در نتیحه نور آن را بین 0 تا 1 وات کنترل کنیم  (یا به اصطلاح دیم کنیم)، برای این منظور ابتدا ال ای دی LED را در شرایط Full Load  یا توان کامل بایاس می کنیم (توسط مقاومت یا مدار محدود کننده جریان) .سپس توسط یک سوئیچ مناسب (مانند یک ترانزیستور ماسفت Mosfet)  ورودی توان آن (منفی یا مثبت تغذیه) را تحت کنترل قرار می دهیم ، سپس می بایست توسط یک مدار الکترونیکی یا یک میکرو کنترلر پالس مطلوب را به آن اعمال نماییم.در توضیح کیفیت این پالس باید بگوییم ، که نسبت مقدار روشن یا یک پالس به طول پالس برابر با نسبت توان خروجی ما به توان ماکزیمم ال ای دی LED است.

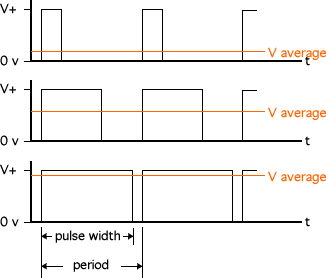

تغییر توان میانگین با استفاده از پالس های PWM

تغییر توان میانگین با استفاده از پالس های PWM

در فلاش دوربین از کدامین نوع LED استفاده می شود؟

باید بگویم که بنده از تمام انواع ال ای دی LED های مورد استفاده در فلاش دوربین مطلع نیستم ، لیکن یک نوع از ال ای دی LED های مورد استفاده در فلاش دوربین ها از نوع ال ای دی اس ام دی SMD LED است که می توان به نمونه های زیر از محصولات شرکت ادیسون اپتو تایوان Edison-Opti اشاره کرد:

نمونه ال ای دی مورد استفاده در فلش دوربین های عکاسی

نمونه ال ای دی مورد استفاده در فلش دوربین های عکاسی http://www.edison-opto.com/files/product/2015022416530142.png

نمونه ال ای دی مورد استفاده در فلش دوربین های عکاسی

نمونه ال ای دی مورد استفاده در فلش دوربین های عکاسی http://www.edison-opto.com/files/product/2015022415484085.jpg

صفحه مربوط به ال ای دی LED های مورد استفاده در فلش دستگاه های تصویربرداری:

http://www.edison-opto.com/en/product/cate/1/107

نورپردازی آکواریوم آب شیرین

محاسبه مقدار ال ای دی LED و نوع لنز مورد نیاز جهت نورپردازی آکواریوم آب شیرین

/0 دیدگاه /در /توسط

محاسبه مقدار ال ای دی LED و نوع لنز مورد نیاز جهت نورپردازی آکواریوم آب شیرین

به در خواست یکی از مراجعه کنندگان گرامی سایت این محاسبه را قرار می دهم.

قبل از هر چیز باید متذکر شد که مقدار شار نوری مورد نیاز برای یک آکواریوم آب شیرین حدودا چند لوکس است،مقدار این شار نوری عموما برابر با شار نوری نور غیر مستقیم خورشید است.این مقدار چیزی بین 10000 تا 25000 لوکس می باشد.لذا ما بر اساس مقدار 10000 لوکس محاسبات خود را انجام می دهیم و در صورت نیاز به لوکس نوری بیشتر محاسبه را می توان با اعمال ضریب برای لوکس های نوری بالاتر تعمیم داد.

بسیاری از کسانی که آکواریوم ها را نورپردازی می کنند ،عموما از یک نوع لنز جهت نورپردازی آکواریوم توسط ال ای دی LED بهره می برند.این امر پسندیده است،لیکن با توجه به عمق آکواریوم تفاوت لوکس نوری سطح آب و کف آب بسیار زیاد خواهد بود.لذا پیشنهاد من بهره گیری از سه نوع لنز با سه زاویه متفاوت است.

به عکس زیر توجه کنید:

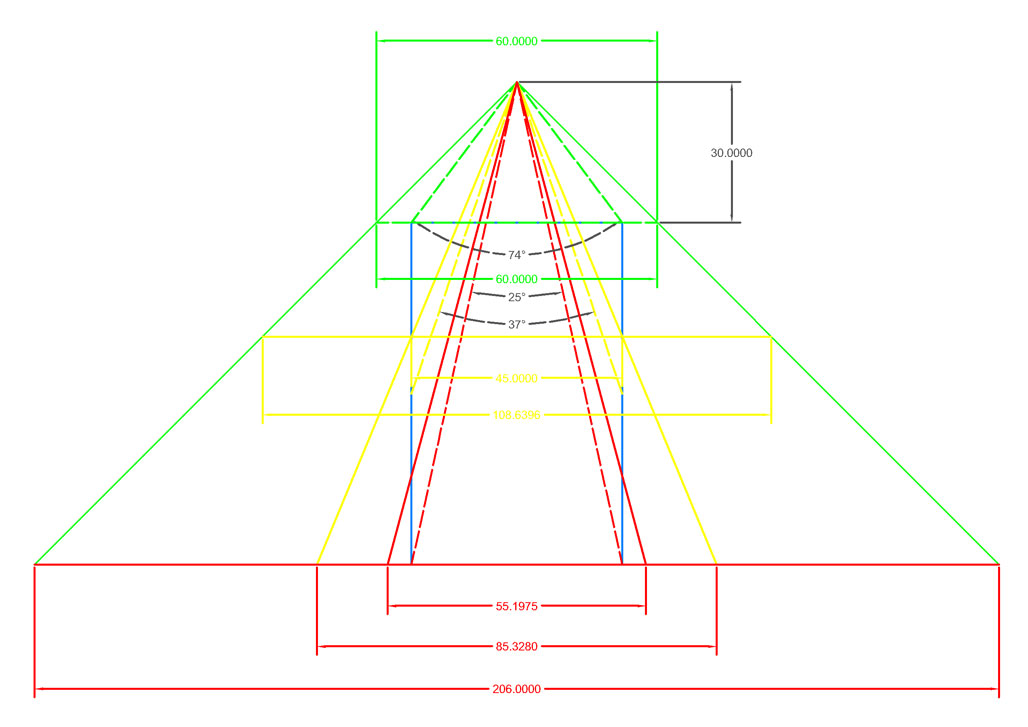

نورپردازی مناسب جهت آکواریوم آب شیریندر این تصویر یک آکواریوم آب شیرین با عرض 45 ، طول 160 و ارتفاع 73 سانتی متر فرض شده است که منبع نور در 30 سانتی متری سطح آکواریوم نصب گردیده است.در این مثال سعی شده است ال ای دی LED ها با سه زاویه نور خروجی مورد استفاده قرار گیرند تا نوری یک دست تر در سطوح مختلف آکواریوم داشته باشیم.طبیعی است که نور زیادتر ناشی از لنز مخصوص سطوح پایین تر تاثیر منفی بر سطوح بالایی ندارد.

در این محاسبه رفلکشن ها صفر در نظر گرفته شده است تا با هر آکواریومی سازگار باشد.همین طور جهت محاسبه لوکس نوری متوسط مقدار لومن هر ال ای دی LED ضرب در بازده لنز و فاکتوری کثیفی لنز می شود و بر مساحت خروجی نور تقسیم می گردد.

ابتدا جهت محاسبه مقادیر لنز ها در نرم افزار AutoCad (جهت سرعت بخشیدن به محاسبات) خطوط نور را رسم می کنیم و از ابزار Dimension برای محاسبه زوایا بهره می بریم.سه خط نور به قسمت های بالای آکواریوم،میانه آکواریوم و کف آکواریوم رسم شده اند که مقدار لنز برآورد شده مقادیر 25 ، 37  و 74 درجه محاسبه می شود.از آنجا که لنزهای موجود در بازار چنین زوایایی را ندارند ، به جای آن ها از لنز های 30 ، 45 و 90 درجه بهره می بریم که خطوط تقریبی خروجی نور آن ها نیز رسم شده است.

برای محاسبه توان مورد نیاز ابتدا قطر دایره حاصله از هر لنز را در هر سطح اندازه گیری می کنیم.فرض می کنیم جایگذاری نهایی ما به گونه ای باشد که این ال ای دی ها بتوانند تمام 160 سانتی متر ما را روشن نمایند، لذا مساحت حدودی خروجی لنز 90 درجه در سطح بالایی حدودا 60 ضربدر 160 سانتی متر مربع و به قول دیگرحدودا یک متر مربع می باشد.لذا جهت حاصل شدن مقدار 10000 لوکس نور در این سطح با این لنز به حدود 10000 لومن نور نیاز داریم.

در سطح میانی لوکس ناشی از منبع نوری با لنز 90 درجه برابر است با 10000 ضربدر (30 (فاصله تا سطح آب) تقسیم بر 55 (فاصله تا سطح میانی زرد رنگ)) به توان دو  که مساوی است با 2975  لوکس،لذا جهت تامین 7000 لوکس حدودی باقیمانده  باید مقدار لومن مورد نیاز در سطح میانی را حساب کنیم.مساحت این سطح حدودا 45 در 160 سانتی متر و به عبارتی حدودا 0.72 متر مربع است که با احتساب 7000 لوکس مورد نیاز 5040  لومن خواهد بود

در کف آکواریوم ترکیبی از سه نور داریم.

نور سطح بالایی که در این عمق مقدار 10000 ضربدر (30 تقسیم بر 103) به توان 2 خواهد بود که 848 لوکس می باشد ، نور سطح میانی که مقدار آن 7000 ضربدر (55 تقسیم بر 103) به توان 2 خواهد بود که برابر است با 1995 لوکس ، که مجموع آن ها  برابر با 2843 لوکس خواهد شد.لذا ما حدودا 7200 لوکس نوری کم داریم.مقدار لومن مورد نیاز در سطح کف (55 در 160 سانتی متر برابر بر 0.88 متر مربع) برابر است با 7200 ضربدر 0.88 = 6336 لومن

با بهره گیری از ال ای دی LED 105 لومن بر وات با ضریب بازده لنز 85 درصد و 80 درصد ضریب کاهش نور LFF مقدار لومن خروجی هر ال ای دی LED نهایتا حدود 72 لومن خواهیم داشت

لذا توان لنز 90 درجه 10000/72=138.9 وات ، توان لنز 45 درجه 5040/72 =70 وات ، توان لنز 30 درجه 7200/72=100 وفت برآورد می گردد.

روش دوم :

مساحت داخلی آکواریم = 1.6*0.73*2 (دو سطح طولی) + 0.45*0.73*2 (دو سطح عرضی) + کف (1.6*.45) جمعا برابر با  3.713 متر مربع ، لومن مورد نیاز برابر با مساحت ضربدر لوکس نوری مورد نیاز = 3.713 * 10000=37130 لومن

مقدار ال ای دی LED مورد نیاز = 37130/72 برابر با 515 وات ال ای دی LED

جایگذاری ال ای دی LED های روش اول نورپردازی آکواریوم:

بنا بر تصویر مذکور در سه سطح مورد بحث خروجی نور ال ای دی ها طولی به مقدار :

  • 60 سانتی متر ال ای دی LED های دارای لنز 90  درجه
  • 45 سانتی متر ال ای دی LED های دارای لنز 45 درجه
  • 55 سانتی متر ال ای دی LED های دارای لنز 30 درجه

لذا می بایست ترجیحا از سه ردیف هیت سنک با سایز های:

  • 160-60-60 تقریباً برابر 40 سانتی متر  حدود 139 وات(که ترجیحا بهتر است برای داشتن نور یک دست تر طول بیشتر و وات بیشتری مورد استفاده قرار گیرد.)
  • 160-45-45 تقریباً برابر با 70  سانتی متر حدود 70 وات(که ترجیحا بهتر است برای داشتن نور یک دست تر طول بیشتر و وات بیشتری مورد استفاده قرار گیرد.)
  • 160-55-55تقریبا برابر با 50 سانتی متر حدود 100 وات (که ترجیحا بهتر است برای داشتن نور یک دست تر طول بیشتر و وات بیشتری مورد استفاده قرار گیرد.)

در نهایت باید ذکر کرد که مقادیر فوق برای رسیدن به نور حداقل 10000 لوکس (حداقل نور غیر مستقیم خورشید) در تمام سطوح در بدترین حالت ممکن محاسبه شده است و طبیعی است می توان برای مقادیر مورد نیاز کمتر و یا بهره وری از ال ای دی LED با بازده نور بیشتر ضریب در آن اعمال نمود.

چیپ ال ای دی پاور Power LED Chip بزرگنمایی شده.

چگونگی تشخیص سازنده چیپ ال ای دی LED

/0 دیدگاه /در /توسط

یکی از مشکلاتی که همیشه شرکت های نورپردازی و روشنایی و تولید کنندگان محصولات روشنایی و نورپردازی با آن روبرو هستند چگونگی تشخیص شرکت سازنده چیپ ال ای دی به صورت ساده است.البته باید خاطر نشان کرد که به وسیله این روش صرفا می توان سازنده چیپ ال ای دی LED را مشخص کرد و نمی توان سازنده بنده آن را تشخیص داد.

مقایسه تصویری سایز چیپ سه نوع ال ای دی

سه نوع ال ای دی که بزرگنما شده اند.

همان طور که در تصویر فوق می بینید هر  ال ای دی LED دارای قسمت های متفاوتی است که در انواع اس ام دی SMD تقریبا یکسان هستند.

  • یک بدنه که چیپ بر روی آن قرار می گیرد.
  • یک سری سیم از جنس طلا Golden Wire که اتصال الکتریکی بین چیپ ال ای دی LED و پایه ها را برقرار می کنند.
  • یک سری اتصالات داخلی که قسمت های مختلف چیپ ال ای دی LED را به یک دیگر متصل می کنند
  • خود چیپ ال ای دی LED

با استفاده از یک لنز همگرا می توان چیپ یک ال ای دی را مشاهده کرد ، البته باید متذکر شد که برای مشاهده چیپ های ال ای دی LED های سفید که به واقع چیپ آبی رنگ Blue Dye هستند می بایست فسفر زرد رنگ روی آن ها را برداشت.

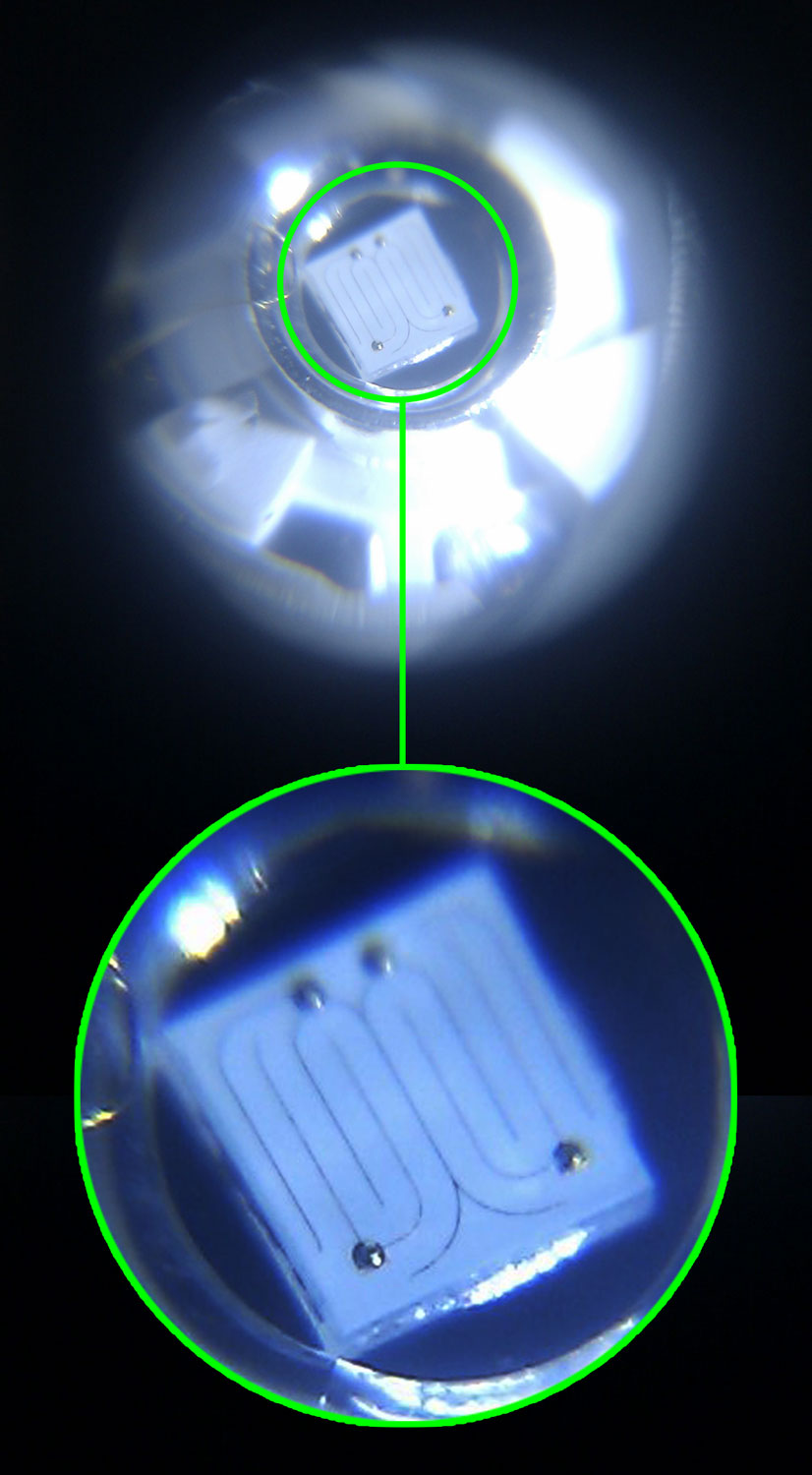

چیپ ال ای دی پاور Power LED Chip بزرگنمایی شده.

چیپ ال ای دی پاور Power LED Chip بزرگنمایی شده با کنتراست بالا

سپس می توان با مقایسه آن با چیپ های ال ای دی LED استاندارد و مورد تایید و یا دیتاشیت های مورد اطمینان از سازنده چیپ اطلاع حاصل کرد.

تصویری از کاتالوگ سازنده چیپ ال ای دی LED

تصویری از کاتالوگ سازنده چیپ ال ای دی LED ، برای مشاهده کاتالوگ بر روی عکس کلیک کنید.

Cree اولین شرکتی که مرز 300 لومن بر وات را در نوردید

/0 دیدگاه /در , /توسط

شرکت Cree برای اولین بار در تاریخ از مرز 300 لومن بر وات توسط منبع نوری ال ای دی LED عبور کرد.

شرکت امریکایی Cree به عنوان یکی از مطرح ترین تولید کنندگان منابع نوری ال ای دی LED – که در سطح گسترده ای برای مصارف روشنایی و نورپردازی مورد استفاده قرار می گیرند- توانست باری دیگر یک رکورد تاریخی و جهانی در بازده یک منبع نوری به ثبت برساند.

گفتنی است که این شرکت در سال گذشته نیز توانسته بود به حد نساب 276 لومن بر وات دست بیابد.

رسیدن به مرز 300 لومن بر وات برای منابع نوری ال ای دی LED توسط شرکت امریکایی cree

رسیدن به مرز 300 لومن بر وات برای منابع نوری ال ای دی LED توسط شرکت امریکایی cree



پروفسور استیون دنبارسSteven DenBaars ، استاد و معاون مرکز انرژی نورپردازی حالت جامد “Solid State Lighting” دانشگاه سنتا باربارا کالیفرنیا “Santa Barbara” در این رابطه می گوید :

“این واقعا پیشرفت فوق العاده است ،رسیدن به این مقدار بازده برای ال ای دی LED باعث رشد صنایع نورپردازی و روشنایی حالت جامد می گردد که باعث می شود بتوانیم منابع نوری کوچک تر و کم هزینه تر و بیشتر از حد تصور پربازده ای ارائه کنیم”

Cree مدعی است که بازده لامپ ال ای دی LED مقدار 303 لومن بر وات است ، که در شرایط کار دمای رنگ نور 5150 کلوین و جریان 350 میلی آمپر محاسبه شده است.دمای استاندارد اتاق برای این محاسبه استفاده شده است.

آقای جان ادموند “John Edmond” از موسسین Cree و مدیر بخش الکترونیک نوری پیشرفته گفته است : “اختراعات بی حد و حصر در حال پیشرفت به سمت تولید ال ای دی هایی با بازده صد درصد هستند” ، پیشرفت حد نور ال ای دی LED بسیار برای بهبود طراحی ال ای دی LED ها موثر اند و این بازده 303 لومن بر وات باعث می شوند منابع نوری پربازده تری داشته باشیم”



لامپ ام سی او بی MCOB

MCOB LED چیست(ام سی او بی ال ای دی)؟

/0 دیدگاه /در /توسط

MCOB LED چیست(ام سی او بی ال ای دی)؟

منبع نوری (لامپ) ام سی او بی MCOB

منبع نوری (لامپ) ام سی او بی MCOB

MCOB مخفف “(multi-cups/chips on board)” به معنی چیپ (تراشه )/جام ها بر روی بورد می باشد.در فناوری سی او بی COB، تعدادی لامپ LED به صورت چیپ بر روی یک بورد و ماژول سوار می شوند ، به صورتی که زمانی که روشن شدند به صورت یک پنل روشن دیده می شوند.در فناوری ام سی او بی MCOB به جای یک بورد واحد و یک ماده فسفرسان از چند بورد یا یک برد با چند قسمت استفاده می شود که هر کدام نقش یک لامپ سی او بی را ایفا می کنند که مجموع آن ها تشکیل یک لامپ ام سی او بی MCOB با توان بالاتر را می دهد.

مزایای لامپ ام سی او بی MCOB

از مزایای لامپ های سی او بی COB گرفته بودیم ، لامپ های MCOB کم و بیش دارای مشخصات مشابه هستند الا این که در توان های پایین بهتر عمل می کنند و بازده نوری بیشتری نسبت به لامپ های سی او بی cob دارا هستند..البته باید گفت این لامپ ها به دلیل مساحت زیاد برای استفاده در سیستم های نور اسپات Spotlight و حتی نور های ریزشی Floodlight که در نورپردازی مورد استفاده قرار می گیرند مناسب نیستند.لامپ های ام سی او بی MCOB بیشتر در لامپ های کوچک همچون لامپ های A19 مورد استفاده قرار می گیرند و انتظار داشته باشید در آینده اکثر این لامپ ها از جنس ام سی او بی MCOB ساخته شوند.

انواع رایج لامپ ام سی او بی MCOB

انواع رایج لامپ ام سی او بی MCOB

isamu akasaki ایسامو آکاساکی برنده جایزه نوبل فیزیک 2014

مخترعین ال ای دی LED برنده جایزه نوبل 2014 شدند

/0 دیدگاه /در , , /توسط

مخترعین ال ای دی LED برنده جایزه نوبل 2014 شدند

خبرنگاری CNN

دو دانشمند در ژاپن و یک دانشمند ازدانشگاه سانتار باربارای کالیفرنیا  جایزه سالانه نوبل در فیزیک را به علت کمک کردن به ساخت نور ال ای دی LED که منابعی قابل انعطاف و رایح هستند که امروزه همه چیز از اتاق های خانه تا چراغ قوه ها و تلفن های هوشمند ما را روشن کرده اند دریافت کردند.

isamu akasaki ایسامو آکاساکی برنده جایزه نوبل 2014

isamu akasaki ایسامو آکاساکی برنده جایزه نوبل فیزیک 2014

Hiroshi Amano هیروشی آمانو برنده جایزه نوبل فیزیک 2014

Hiroshi Amano هیروشی آمانو برنده جایزه نوبل فیزیک 2014

Shuji Nakamura شوجی ناکامورا برنده جایزه نوبل برای اختراغ ال ای دی LED

Shuji Nakamura شوجی ناکامورا برنده جایزه نوبل برای اختراغ ال ای دی LED

کمیته انتخاب کننده ذکر کردند که علت این امر این است که ال ای دی LED ها باعث کاهش مصرف انرژی می شوند ، بیشتر عمر می کنند ، و با محیط زندگی ما سازگاری بیشتری دارند ، زیرا که فاقد جیوه هستند.

ال ای دی LED ها باعث بهبود کیفیت بیش از 1.5 میلیارد نفر در دنیا که کمبود انرژی الکتریکی داشند شدند.

خصوصا این که آقایان ایسامو آکاساکی ، هیروشی آمانو و شوجی ناکامورا به علت اختراع ال ای دی LED مفتخر شدند

ال ای دی LED های قرمز و سبز سال ها بود که اختراع شده بودند ، لیکن زمانی که این سه نفر ال ای دی LED آبی را در اوایل دهه 1990 ساختند ، امکان ساخت لامپ های سفید را فراهم کردند که امروزه دنیای ما را روشن کرده اند.

برای 30 سال دانشمندان سعی کردند که ال ای دی LED آبی را بسازند.

کمیته انتخاب کننده گفتند که “ایشان تحولی اساسی در فناوری روشنایی ایجاد کردند” ، و تصریح کردند “آنها موفق شدند کاری کنند که هر کس دیگری نتوانست”

این سه نفر جایزه 8 میلیون کرونور معادل 1.2 میلیون دلار را به صورت اشتراکی برنده شدند.

چیپ ال ای اس ام دی 5630 5630 SMD LED Chip

SMD LED چیست(اس ام دی ال ای دی)؟

/0 دیدگاه /در , , /توسط

SMD LED چیست(اس ام دی ال ای دی)؟

SMD مخفف Surface Mounted Device می باشد که به تکنولوژی در ساخت محصولات الکترونیکی گفته می شود که برخلاف قطعات DIP برپایه لحیم کاری بدون استفاده از سوراخ بر روی بورد بنا شده است.تکنولوژی SMD در LED ال ای دی ها کاربرد فراوانی دارد ، به طوری که اکثر قطعات ال ای دی LED مورد استفاده در موارد روشنایی و نورپردازی برپایه این تکنولوژی ساخته شده اند.

مزایای تکنولوژی اس ام دی SMD برای محصولات ال ای دی LED مورد استفاده در روشنایی و نورپردازی :

همان طور که پیش از این در مبحث ال ای دی های دی آی پی DIP LED  گفته بودیم ، مشکل اصلی ال ای دی های DIP عدم امکان استفاده از هیت سینک های خارجی است.برای رفع این مشکل و در نتیجه امکان بالا بردن توان و طول عمر ال ای دی LED ها و همچنین بهبود کیفیت لحیم کاری ال ای دی LED ها ، تولید کنندگان به تولید ال ای دی LED های اس ام دی SMD روی آوردند.این ال ای دی LED ها دارای دو یا چند پایه برای لحیم کاری به اضافه یک پد مخصوص برای انتقال حرارت هستند.معمولا جنس این پد از جنس مس با کیفیت است و ال ای دی LED هایی که فاقد مس مرغوب یا فلزات مناسب تر هستند در انتقال حرارت به مشکل بر خواهند خورد و دارای طول عمر مناسب نخواهند بود.

نمایی از یک ال ای دی اس ام دی SMD LED

نمایی از یک ال ای دی اس ام دی SMD LED

چیپ های اس ام دی دارای انواع مختلف می باشند.بر خلاف تصور عموم مرد ، ال ای دی های پاور Power LED نیز به علت شیوه لحیم کاری آن ها جز دسته اس ام دی SMD ها قرار می گیرند.

ال ای دی پاور Power LED ادیسون

ال ای دی پاور Power LED ادیسون

از انواع این ال ای دی LED ها می توان به چیپ های SMD اس ام دی 5050 ، 3528 ، 5630 و غیره اشاره کرد که در ال ای دی استریپ ها Strip LED ، نواری و خطی کاربرد دارند.

چیپ ال ای اس ام دی 5630 5630 SMD LED Chip

چیپ ال ای اس ام دی 5630
5630 SMD LED Chip

از نکاتی که باید در مورد چیپ های ال ای دی اس ام دی SMD LED Chips اشاره کرد استفاده از سیم های طلایی Golden Wires در ساختار آن هاسدت ، در زیر چند تصویر نمونه را برای درک بهتر موضوع قرار می دهیم :

یک تصویر با کنتراست بالا از یک ال ای دی اس ام دی توان بالا High Power SMD LED Chip[

یک تصویر با کنتراست بالا از یک ال ای دی اس ام دی توان بالا High Power SMD LED Chip

ساختار یک پاور ال ای دی Power LED

ساختار یک پاور ال ای دی Power LED

همان طور که گفتیم در چیپ های اس ام دی از سیم طلا Golden Wire بهره برده می شود ، لذا یکی از راه های تشخیص اس ام دی SMD ها از سی او بی COB ها همین است ، چرا که سی او بی COB ها به حای سیم های طلا از بورد هایی به منظور برقراری اتصالات بهره می برند.



یک نمونه ال ای دی کلاهی DIP LED دارای هیت سینک

آشنایی با انواع ال ای دی LED(ال ای دی DIP LED دی آی پی)

/0 دیدگاه /در , /توسط

لامپ ال ای دی DIP LED دی آی پی چیست؟



ال ای دی LED 5 میلی متری لنز دار DIP

ال ای دی LED 5 میلی متری لنز دار DIP

معمولا زمانی که نامی از لامپ ال ای دی LED برده میشود ، ذهن ها به سمت لامپ های ال ای دی 5 میلی متریدی آی پی 5mm DIP LED منعطف میشود.این نوع از ال ای دی LED که قدیمی ترین و شناخته شده ترین نوع ال ای دی LED نیز هستند -که در بازار ایران به نام 5 میلی متری ، کلاهی ، اووال و … شناخته می شوند- در سال های ابتدائی کاربرد زیادی در تولیدات روشنایی و نورپردازی داشتند.این نوع از لامپ ال ای دی LED از یک پکیج پلاستیکی کپسول مانند تشکیل شده است که درون آن چیپ لامپ ال ای دی وجود دارد و دو پایه بلند فلزی به عنوان اتصال از آن خارج شده است.همچنین برخی از این نوع ال ای دی ها دارای یک برجستگی پلاستیکی اضافه  هستند که کار یک لنز ساده را انجام می دهد.

لغت DIP مخفف تکنولوژی dual in-line package می باشد که تکنولوژی ساخت قطعات الکترونیکی است که دو ردیف پایه برای هر قطعه در نظر گرفته می شود که از درون بورد PCB عبور کرده و لحیم می شوند.

امروزه کمتر از این نوع ال ای دی ها در صنعت نورپردازی و روشنایی استفاده می شود،چرا که این ال ای دی ها نسبت به مدل های پاور ال ای دی Power LED،اس ام دی SMD و سی او بی COB بازده کمتر ، کاهش نور بیشتر ،بازده کمتر و نمود رنگ CRI کمتری دارند ، هر چند که در برخی موارد هنوز از این تکنولوژی استفاده می شود.علت اصلی کاهش نور این ال ای دی LED ها وجود ساختار پلاستیکی عایق در اطراف ال ای دی DIP LED است که مانع از خروجی گرمای تولید شده توسط چیپ ال ای دی LED Chip به بیرون و افزایش دمای آن می شود که در طولانی مدت باعث کاهش نور آن ها می گردد.علی ای حال توصیه می شود چنانچه ناچار به استفاده از این نوع ال ای دی ها

یک نمونه ال ای دی کلاهی DIP LED دارای هیت سینک

یک نمونه ال ای دی کلاهی DIP LED دارای هیت سینک

برای مصارف روشنایی و نورپردازی هستید ، لزوما از مارک های معتبر استفاده نموده و دقت کنید در انواع توان بالا تر پایه های ال ای دی در قسمت خروجی دارای زائده هیت سینک HeatSink مانندی جهت انتقال دما باشند و همچنین در قسمت مسی بورد PCB زوائدی برای انتقال دما در نظر بگیرید و این بورد را در فضای غیر بسته استفاده نمایید تا هوا تا جای ممکن قابلیت عبور و مرور داشته باشد.

معمولا شدت نور این نوع ال ای دی LED ها را با واحد نور میلی کندلا Mili Candella مشخص می کنند،چرا که اکثرا به عنوان منابع نور ساین Sign مورد استفاده قرار می گیرند و خیرگی آنها مهم است ، لیکن باید به این نکته توجه کرد که هر نوع از ال ای دی های دی آی پی DIP LED نور خروجی متفاوتی دارند و واحد نوری کندلا به نوع نور خروجی منبع نور به شدت وابسته است.لذا برای مقایسه انواع این ال ای دی LED ها باید زاویه نور خروجی را نیز در نظر گرفت ، زیرا که زاویه نور خروجی ال ای دی LED های کلاهی ، اووال و لنز دار با هم متفاوت هستند.برای مقایسه می توانید با در نظر گرفتن زاویه نور خروجی هر ال ای دی LED از نرم افزار مبدل واحد های روشنایی ساخت معماری نور کهربا نیز بهره ببرید.برای این منظور می بایست ابتدا واحد کندلا را به لومن Lumen تبدیل کنید تا توان نوری ال ای دی LED به دست بیاید.

استفاده نامناسب از پروژکتورهای ال ای دی LED RGB در نورپردازی ساختمان تاریخی بیمارستان

تاثیر نامطلوب تکنیک های نورپردازی بر طرح نورپردازی

/0 دیدگاه /در , /توسط

وقتی تکنیک های نورپردازی بر طرح نورپردازی ما تاثیر می گذارند

به جای این که طرح نورپردازی ما تعیین کننده شیوه استفاده از تکنیک های نورپردازی باشد

یکی از مشکلات کشورهای در حال توسعه تاثیر پذیری بدون فکر از فناوری کشورهای توسعه یافته است.مردم در این کشور ها تحت تاثیر رشد تکنولوژی و زیبایی های آن با آغوشی باز به سوی تکنولوژی گام بر می دارند و از آن بهره می برند ، بدون آن که پیش از آن نیازسنجی داشته باشند.این نقیصه را در مباحث طراحی نورپردازی نیز شاهد هستیم.

اصل اولیه یک طراحی نورپردازی این است که طراح نورپردازی می بایست بر اساس مفاهیم مورد نظر خود اقدام به انتخاب متریال های مورد نیاز در جهت ارائه طرح نورپردازی بهتر نماید ، لیکن گاهی اوقات این متریال ها هستند که طرح را به طراح تحمیل می کنند.

گاهی اوقات استفاده از یک تکنیک نورپردازی باید و نباید طراحی ما را تعیین می کند.برای انتقال بهتر مفهوم مثالی را متذکر می شوم.حدود سال 1388 نورپردازی ال ای دی LED رفته رفته جایگاهی برای خود دست و پا می کرد.مردم رفته رفته به سمت تکنولوژی ال ای دی LED و استفاده از آن در نورپردازی رو آورده بودند.نکته برجسته در نورپردازی ال ای دی LED قابلیت تغییر رنگ سریع و بدون محدودیت این فناوری بود که نسبت به فناوری های گذشته بی بدیل بود.این امکان جدید و نو به یکباره باعث ایجاد موجی از نورپردازی های RGB و رنگ متغیر در ایران شد.در هر گوشه از شهر مناطقی را می دیدیم که تحت تاثیر این تغییر رنگ سریع و بی برنامه قرار گرفته بود.این درست است که این تکنیک نورپردازی یکی از تکنیک های فوق العاده و مناسب بوده و هست ، لیکن آیا خود بزرگ پنداری و استفاده بدون فکر از این تکنیک جدید کاری منطقی است؟

استفاده نامناسب از پروژکتورهای ال ای دی LED RGB در نورپردازی ساختمان تاریخی بیمارستان

استفاده نامناسب از پروژکتورهای ال ای دی LED RGB در نورپردازی ساختمان تاریخی بیمارستان

مدتی قبل به بنده به عنوان یک طراح و مجری نورپردازی تحمیل شد که یک ساختمان تاریخی بیمارستانی با قدمتی حدود 100 سال را به وسیله تجهیزات نورپردازی ال ای دی LED به صورت RGB و Multicolor نورپردازی کنم.آیا واقعا از نظرعلم پزشکی و روانشناسی این امر صحیح است؟آیا واقعا بیماری که بیش تر از هر چیز نیاز مند آرامش است به نورپردازی یک سری ستون تاریخی به صورت رنگی با رنگ متغییر نیاز مند است یا به یک نورپردازی آرام با طیف نوری سرد و با حداقل تغییر رنگ؟

مثال های این چنینی بسیار است و ما می بینیم در یک کشور توسعه یافته به سختی می توان در یک بنای با شکوه چنین تکنیک هایی را مشاهده کرد و یا اگر تکنیک های نورپردازی این چنینی استفاده شده باشد به صورت فکر شده و محدود مورد استفاده قرار گرفته است.می بینیم که یک طرح نورپردازی به عنوان طرح نورپردازی  برتر انتخاب می شود در صورتی که کوچکترین تغییر رنگی را در آن شاهد نیستیم،اما در کشور ما هزینه های هنگفتی پرداخت می شود ، یک نورپردازی با تاثیر منفی انجام می شود (که نبود آن بهتر از بودن آن خواهد بود) و این نورپردازی هم به صورت نامناسبی اجرا و در مدت کوتاهی تخریب می گردد.

به عنوان کلام پایانی باید متذکر شد که ما به عنوان طراحان نورپردازی ، به عنوان کسانی که قصد دارند به وسیله نور که عنصر روشنایی بخش هستی است به این هستی زیبایی عطا کنند که قبل از آن نداشته است ، وظیفه داریم با در نظر گرفتن تمام موارد  ، از قبیل مفاهیم مورد نیاز ، خواسته های ما از یک طرح ، هزینه های اجرایی طرح ، میزان مصرف انرژی طرح و عواید حاصل از اجرای این طرح نورپردازی طراحی نورپردازی درخور و شایسته ارائه دهیم که نه تنها باعث اتلاف هزینه نمی گردد ، بلکه نتایج این طراحی نورپردازی باعث نتایجی می شود که ارزش چندین برابر هزینه اولیه را دارد و در این میان این ما هستیم که تعیین می کنیم از چه تکنولوژی نورپردازی در چه سطحی از نورپردازی استفاده شود.
